- Du planst den Erstausbau eines Kastenwagens oder Transporters und willst Schränke oder Regale fest verbauen.
- Du baust ein gekauftes Modul (Küchenblock, Kleiderschrank) nachträglich in dein Fahrzeug ein und fragst dich, wie es sicher an der Karosserie hält.
- Ein bereits eingebautes Modul knarzt oder hat Spiel, und du willst wissen, ob die Befestigung im Ernstfall überhaupt hält.
- Du bereitest eine Fahrzeugabnahme (Einzelabnahme/§19 StVZO) vor und willst wissen, worauf Prüfer bei Möbeleinbauten achten.
Stauraum- und Schrankmodule im Van müssen so befestigt sein, dass sie auch bei einer Vollbremsung oder einem Unfall nicht zum Geschoss werden — entscheidend ist die Verbindung zur tragenden Karosserie, nicht die Optik der Möbelfront. Wichtig sind eine Kraft- statt reine Klebeverbindung, ausreichend dimensionierte Schrauben in strukturellen Blechteilen und eine gleichmäßige Lastverteilung über mehrere Befestigungspunkte.
Diese Anleitung ersetzt keine Einzelabnahme: Bei tragenden Eingriffen und schweren Modulen (Kühlbox, Batteriebank, Wassertank-Aufbauten) hilft zusätzlich die Einschätzung eines Fachbetriebs oder Sachverständigen. Verbindlich sind immer die Aufbaurichtlinien deines Fahrzeugherstellers — die großen Transporter-Hersteller veröffentlichen solche Dokumente für Aus- und Aufbauten und benennen darin freigegebene Befestigungspunkte, zulässige Bohrbereiche und Stellen, an denen nicht gebohrt werden darf. Wo diese Vorgaben von allgemeinen Empfehlungen abweichen, gilt die Herstellerangabe.
Was ein Schrankmodul stabil macht
Ein Stauraummodul hält im Fahrbetrieb nicht durch sein Eigengewicht, sondern durch die Art, wie es mit der Fahrzeugstruktur verbunden ist. Drei Verbindungsarten kommen beim Van-Ausbau typischerweise vor — sie unterscheiden sich deutlich in ihrer Belastbarkeit.
| Verbindungsart | Belastbarkeit | Typischer Einsatz |
|---|---|---|
| Verschraubung in Blech/Sicke | Hoch | Hauptbefestigung tragender Module (Küche, Sitzbank, schwere Schränke) |
| Verschraubung in Holzunterkonstruktion | Mittel | Zusatzbefestigung, wenn die Unterkonstruktion selbst fest mit der Karosserie verbunden ist |
| Nur geklebt/gerastet | Im Selbstausbau nicht als alleinige Befestigung | Leichte Deckel, Blenden ohne eigene Zuladung |
Kraftschluss bedeutet, eine Verbindung hält durch Reibung und Anpressdruck, etwa eine fest angezogene Schraube. Formschluss bedeutet, zwei Teile greifen ineinander, etwa eine Leiste in einer Nut, und halten auch ohne Reibung. Traglast ist die Last, die eine Konstruktion im Betrieb sicher tragen kann — bei Fahrzeugmöbeln zählt dabei nicht nur das ruhende Gewicht, sondern die zusätzliche Kraft, die bei einer Verzögerung wirkt.
Zu Klebeverbindungen: Industrielle Strukturklebstoffe können hohe Kräfte aufnehmen, aber nur mit definierter Klebefläche, vorbereitetem Untergrund, eingehaltener Aushärtezeit und einer Freigabe des Klebstoffherstellers für genau diesen Anwendungsfall. Fehlen diese Nachweise, bleibt Kleben im Selbstausbau eine Ergänzung zur Verschraubung, keine Alternative dazu.
Wie eine crashsichere Befestigung technisch funktioniert
Bei einer Vollbremsung oder einem Unfall wirkt auf ein beladenes Schrankmodul kurzzeitig ein Vielfaches seines Eigengewichts nach vorn. Damit es an Ort und Stelle bleibt, muss die Befestigungskette mehrere Glieder erfüllen.
Die Kraft muss zuerst vom Modul in eine steife Unterkonstruktion — Rahmen, Traverse oder verstärkter Boden — übertragen werden. Ein Modul, das nur lose auf dem Bodenbelag steht, gibt diese Kraft nicht weiter.
Von der Unterkonstruktion muss die Kraft über Schrauben, nicht nur über Klebstoff oder Klettband, in ein tragendes Karosserieblech oder eine dafür geeignete Sicke eingeleitet werden.
Mehrere Befestigungspunkte verteilen die Last, statt sie auf einer einzelnen Schraube zu konzentrieren — fällt ein Punkt aus, halten die übrigen das Modul trotzdem in Position.
Scharfe Kanten, Ecken und Türen werden zusätzlich mechanisch gegen Aufspringen gesichert, etwa durch ein Möbelschloss statt eines reinen Magnetverschlusses, damit der Inhalt bei einem Aufprall nicht durch den Innenraum fliegt.
Fehlt eines dieser Glieder — etwa weil nur die Blende verschraubt ist, während der Korpus lose auf dem Boden steht — bleibt die Konstruktion optisch stabil, versagt im Ernstfall aber genau dort, wo es zählt.
Eine Schraube, die nur in dünnem Möbelbau-Blech oder einer Verkleidung ohne Struktur dahinter sitzt, hält im Alltag oft unauffällig — bei einer harten Bremsung reißt sie erfahrungsgemäß zuerst aus. Prüfe deshalb gezielt, was hinter dem Blech liegt, bevor du bohrst.
Welches Befestigungssystem passt?
Neben der direkten Verschraubung ins Blech sind drei Systeme im Van-Ausbau verbreitet — sie unterscheiden sich in Aufwand und Rückbaubarkeit.
Werkseitige Befestigungspunkte: Viele Kastenwagen haben ab Werk Gewindepunkte in Boden, Radkasten oder Seitenwand, die für Aufbauten vorgesehen sind. Sie sind die erste Wahl, weil der Hersteller sie freigegeben und die Karosserie dort dafür ausgelegt hat — welche Punkte das sind, steht in den Aufbaurichtlinien.
Blindnietmuttern (Nietmuttern, oft „Rivnuts“ genannt): Sie erzeugen ein belastbares Gewinde in dünnem Blech, auch dort, wo man von hinten nicht herankommt. Voraussetzung sind ein sauber gebohrtes Loch im passenden Durchmesser und ein Setzwerkzeug — mit der Zange gesetzte Nietmuttern verkanten leicht und halten dann schlechter. Wie viel eine einzelne Nietmutter trägt, hängt von Blechstärke und Gewindegröße ab; belastbare Werte stehen in den Datenblättern der Hersteller.
Airline- oder Zurrschienen: Die Schiene wird großflächig mit der Karosserie verbunden, die Module hängen über Fittings darin. Das verteilt die Last auf mehrere Punkte, erlaubt spätere Umbauten ohne neue Löcher und dient zugleich der Ladungssicherung. Der Aufwand steckt in der Befestigung der Schiene selbst — sie ist nur so stark wie ihre Verbindung zum Fahrzeug.
Schritt für Schritt: Modul sicher einbauen
Die folgende Reihenfolge hat sich beim Selbstausbau bewährt — sie gilt für Küchenblöcke, Kleiderschränke und reine Stauraumboxen gleichermaßen.
| Arbeitsschritt | Worauf achten | Richtwert |
|---|---|---|
| 1. Position markieren | Über tragenden Blechteilen, nicht über Leitungen oder Kabelkanälen | — |
| 2. Untergrund prüfen | Mit Klopfprobe oder Magnet Sicke/Verstärkung lokalisieren | — |
| 3. Schraubenwahl | Je nach Blechstärke und Zuladung des Moduls | typischerweise M6–M8, je nach Freigabe der Unterkonstruktion |
| 4. Lastverteilungsplatte | Verhindert punktuelles Ausreißen bei dünnem Blech — je dünner das Blech, desto größer die Platte, weil die Kraft auf mehr Fläche verteilt wird | Richtwert im Selbstausbau: deutlich größer als die Unterlegscheibe, ab etwa 40 x 40 mm |
| 5. Anzugsdrehmoment | Nach Herstellerangabe der verwendeten Schraube/Mutter | laut Hersteller-Datenblatt des jeweiligen Verbindungselements |
Prüfe von innen und außen, ob an der geplanten Stelle Kabelstränge, Bremsleitungen, der Kraftstofftank oder Karosserieverstärkungen verlaufen — im Zweifel lieber die Position um wenige Zentimeter verschieben, als eine Leitung zu treffen.
Modul provisorisch aufstellen, Ausrichtung und Türanschlag zu Nachbarelementen wie Bett oder Sitzbank prüfen, bevor die erste Bohrung gesetzt wird.
Bohrlöcher anzeichnen, von innen vorbohren, erst danach von außen durchbohren — so lässt sich die Position vorher noch korrigieren.
Bohrkanten entgraten und mit Rostschutzlack versiegeln, damit an der offenen Blechkante keine Feuchtigkeit eindringt.

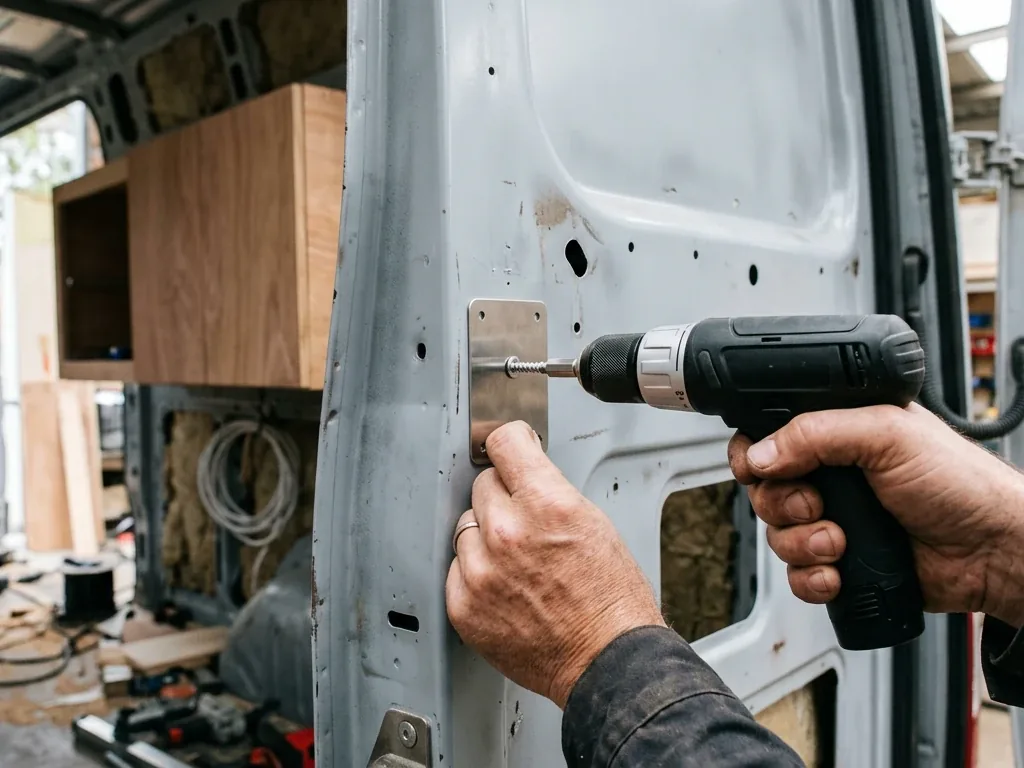

Modul verschrauben und dabei Lastverteilungsplatten oder größere Unterlegscheiben auf der Innenseite des Blechs verwenden.
Mit zunehmender Beladung, etwa Testgewicht in Schubladen und Fächern, auf Spiel und knarzende Geräusche prüfen — beides deutet auf eine noch nicht ausreichend fixierte Verbindung hin.
Ein rund 0,8 Meter breites Küchenmodul mit Kühlbox wiegt beladen erfahrungsgemäß 35–50 kg. Verteilt auf vier Befestigungspunkte in tragendem Blech trägt jeder Punkt im ruhenden Zustand rechnerisch nur rund 10 kg — bei einer Notbremsung kann die tatsächlich wirkende Kraft je Punkt aber ein Vielfaches davon betragen. Genau deshalb zählt die Qualität der einzelnen Verbindung, nicht nur die Anzahl der Schrauben.
Vier Ausbau-Situationen aus der Praxis
Einsteiger baut einen einfachen Hängeschrank aus Siebdruckplatte in einen Kastenwagen ohne werkseitige Verstärkung ein. Zuladung: vor allem leichte Kleidung, kein Werkzeug.
Eine Familie baut ein schweres Küchenmodul mit Kompressorkühlbox in Fahrtrichtung fest ein, direkt neben der Schiebetür.
Käufer eines gebrauchten Ausbaus will ein zusätzliches Regalmodul in ein bestehendes Schranksystem integrieren, ohne die Originalstruktur genau zu kennen.
Handwerker nutzt seinen Van beruflich und transportiert wechselnde, teils schwere Werkzeugkisten in einem Stauraummodul im Heckbereich.
Siebdruckplatte oder Aluminium-Verbundplatte?
Für den Korpus von Stauraummodulen stehen im Selbstausbau meist zwei Materialien zur Wahl — beide haben je nach Einsatzzweck ihre Berechtigung.
Gut zu verschrauben, verzeiht kleine Ungenauigkeiten beim Zuschnitt und lässt sich mit Standard-Holzbau-Werkzeug bearbeiten — deshalb erfahrungsgemäß die häufigere Wahl bei Erstausbauten.
Deutlich leichter bei vergleichbarer Steifigkeit, dafür anspruchsvoller in der Verarbeitung und bei punktueller Verschraubung ohne Verstärkung eher zum Ausreißen neigend — sinnvoll vor allem, wenn Gewicht das entscheidende Kriterium ist.
Wird eine leichte Aluminium-Verbundplatte als Front auf einen Multiplex-Korpus gesetzt, trägt weiterhin der Korpus die Last — die Frontplatte selbst sollte nie die einzige Befestigungsebene sein.
Was beim Modul-Einbau oft vergessen wird: Gewicht und Schwerpunkt
Jedes zusätzliche Modul erhöht das Fahrzeuggewicht — bei mehreren Schränken, einer Küche und einer Batteriebank kommt schnell ein dreistelliger Kilogramm-Betrag zusammen, der gegen die zulässige Zuladung des Fahrzeugs gegengerechnet werden muss.
Schwere Module wie Kühlbox, Batteriebank oder Wassertank sollten möglichst tief und mittig im Fahrzeug sitzen, nicht hoch über Kopfhöhe oder weit hinten im Überhang — das verändert Fahrverhalten und Bremsweg spürbar, unabhängig davon, wie gut die einzelne Verschraubung hält.
Passt diese Vorgehensweise zu deinem Ausbau?
Gut geeignet, wenn: du Zugang zur Fahrzeugstruktur hast, also Verkleidungen sich öffnen lassen, handwerkliche Grunderfahrung mitbringst und Zeit für eine saubere Untergrundprüfung einplanst.
Weniger geeignet, wenn: du an einem Leasingfahrzeug mit Rückgabebedingungen arbeitest, die Karosserie nicht ohne Weiteres zugänglich ist, oder es um sehr schwere Module deutlich über 50 kg geht — hier lohnt sich vorab eine fachliche Zweitmeinung.
Die drei häufigsten Fehler
Fazit: Befestigung entscheidet, nicht die Optik
Ein Stauraummodul sieht fertig verbaut oft schon dann solide aus, wenn nur die sichtbare Front sitzt — entscheidend für den Ernstfall ist aber die Verbindung des tragenden Korpus zur Fahrzeugstruktur über mehrere, richtig dimensionierte Schraubpunkte.
Prüfe vor jeder Bohrung den Untergrund, verteile die Last auf mehrere Punkte und lass schwere oder tragende Module im Zweifel von einem Fachbetrieb gegenchecken, bevor du dauerhaft damit fährst.
